Περιγραφή

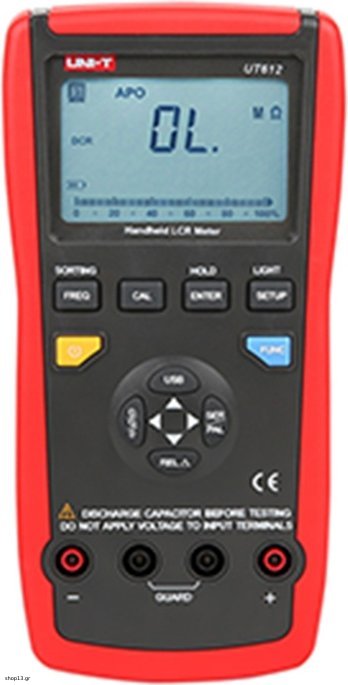

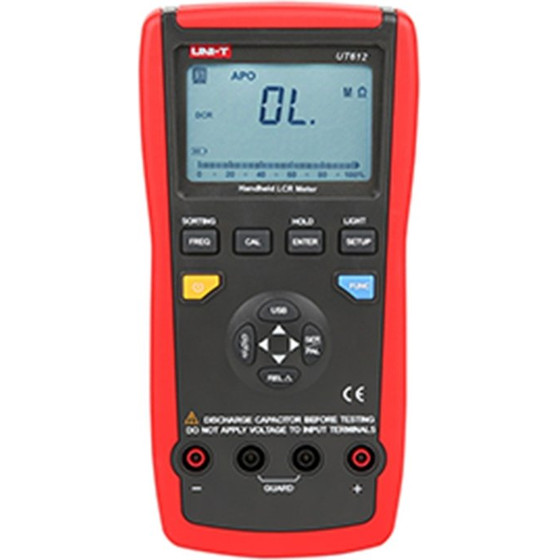

Μετρητής LCR Uni-T UT612
Ο μετρητής LCR Uni-T UT612 είναι ένα προηγμένο εργαλείο μέτρησης σχεδιασμένο για την ακριβή μέτρηση της επαγωγής, της χωρητικότητας και της αντίστασης σε ένα ευρύ φάσμα τιμών -- από 20 μH έως 2000 H, από 200 pF έως 20 mF και από 20 Ω έως 200 MΩ. Η συσκευή λειτουργεί σε πέντε συχνότητες δοκιμής (100 Hz, 120 Hz, 1 kHz, 10 kHz και 100 kHz), προσφέροντας τρόπους μέτρησης σε σειρά και παράλληλα και υποστήριξη για παραμέτρους όπως L, C, R, DCR, Q, D, θ και ESR. Χάρη στην υψηλή ακρίβειά του, την αυτόματη αναγνώριση εξαρτημάτων LCR και μια διεπαφή USB ικανή να αποθηκεύει έως και 60.000 αποτελέσματα, το UT612 είναι ιδανικό για χρήση σε γραμμές παραγωγής, στην επιθεώρηση εξαρτημάτων και στην επισκευή ηλεκτρονικών συσκευών.
Ακριβείς μετρήσεις σε ευρύ φάσμα
Το UT612 επιτρέπει μετρήσεις υψηλής ακρίβειας χάρη στα χαμηλά σφάλματα μέτρησης και την ανάλυση έως 0,001 για τις παραμέτρους D/Q. Το ευρύ φάσμα μέτρησης σημαίνει ότι μια μόνο συσκευή αρκεί για την εργασία με διάφορους τύπους εξαρτημάτων -- από μικρά εξαρτήματα SMD έως μεγαλύτερα κυκλώματα. Στην πράξη, αυτό σημαίνει λιγότερες αλλαγές εξοπλισμού και μεγαλύτερη ευκολία κατά τη λειτουργία.
Εκτεταμένες λειτουργίες μέτρησης
Ο μετρητής προσφέρει όχι μόνο βασικές μετρήσεις LCR, αλλά και πιο προηγμένες επιλογές, όπως η μέτρηση του συντελεστή ποιότητας, της απώλειας ή της γωνίας φάσης. Η λειτουργία σύγκρισης και η μέτρηση απόκλισης βοηθούν στην γρήγορη αξιολόγηση του εάν ένα συγκεκριμένο εξάρτημα εμπίπτει στις καθορισμένες ανοχές, γεγονός που επιταχύνει τον ποιοτικό έλεγχο και τη διάγνωση.
Βολική λειτουργία και ευκρινής οθόνη
Μια μεγάλη οθόνη LCD με οπίσθιο φωτισμό και ένα αναλογικό ραβδόγραμμα εξασφαλίζουν καλή ορατότητα των αποτελεσμάτων υπό διάφορες συνθήκες. Λειτουργίες όπως η συγκράτηση δεδομένων (Data Hold) και η σχετική λειτουργία διευκολύνουν την ανάλυση των αποτελεσμάτων, ενώ η αυτόματη επιλογή εύρους και η γρήγορη αναγνώριση εξαρτημάτων μειώνουν τον χρόνο που απαιτείται για την εκτέλεση μιας μέτρησης.
Εύκολη αρχειοθέτηση δεδομένων και επικοινωνία με υπολογιστή
Χάρη στη θύρα USB, το μετρητικό όργανο μπορεί να συνδεθεί με έναν υπολογιστή και να αποθηκευτούν έως και 60.000 αποτελέσματα μετρήσεων. Αυτή η λύση είναι ιδιαίτερα χρήσιμη σε περιπτώσεις όπου η μακροπρόθεσμη τεκμηρίωση και ανάλυση δεδομένων είναι σημαντική.
Πρακτικές λύσεις για καθημερινή χρήση
Η αυτόματη απενεργοποίηση συμβάλλει στην εξοικονόμηση της διάρκειας ζωής της μπαταρίας, ενώ η ένδειξη χαμηλής μπαταρίας (<=6,8 V) βοηθά στην αποφυγή απροσδόκητων διακοπών. Η συσκευή μπορεί να τροφοδοτηθεί είτε με μπαταρία 9V είτε μέσω USB, προσφέροντας μεγαλύτερη ευελιξία. Το κιτ περιλαμβάνει, μεταξύ άλλων, έναν σφιγκτήρα εξαρτημάτων SMD, ένα καλώδιο USB και λογισμικό, καθιστώντας το μετρητή έτοιμο για χρήση αμέσως μετά την αποσυσκευασία.
Περιλαμβάνονται
ΜπαταρίαΣφιγκτήρας μέτρησης SMDΚαλώδιο USBΠολυλειτουργική πρίζαΕγχειρίδιο χρήστη
ΚατασκευαστήςUni-TΜοντέλοUT612Επαγωγή20 μH ~ 2000 H (±0,5% + 5)Χωρητικότητα200 pF ~ 20 mF (±0,5% + 5)Αντίσταση20 Ω ~ 200 MΩ (±0,3% + 5)Υποστηριζόμενες παράμετροιL, C, R, DCR, Q, D, θ, ESRΣυχνότητες δοκιμής100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHzΤάση δοκιμής0,6 VrmsΟθόνηLCD (40 x 63 mm)Μετρήσεις20.000Μετρήσεις D/Q2.000Ανάλυση D/Q0,001ΤροφοδοσίαΜπαταρία 9V (6F22) ή τροφοδοσία USBΔιαστάσεις96 x 193 x 47 mmΒάρος374 g
