Περιγραφή

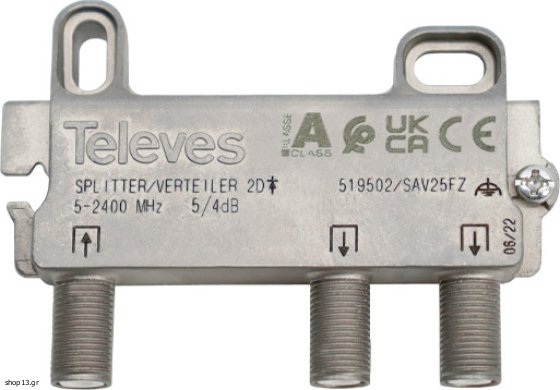

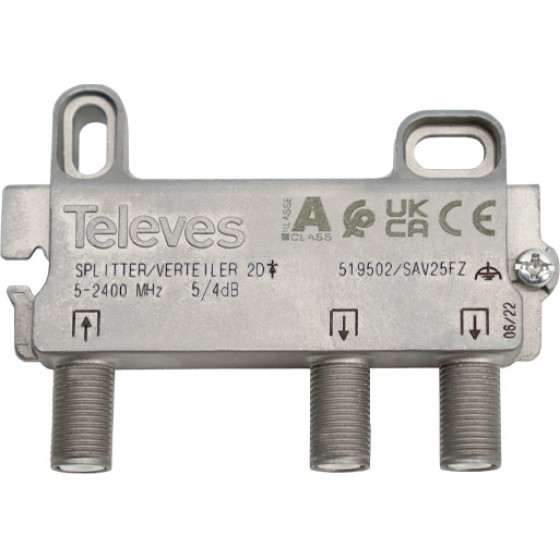

Ο Televes 519502 είναι ένας ALL-BAND διακλαδωτής 2 Εξόδων, κατασκευασμένος απο μεταλλικό κράμα Ζamak, με διέλευση DC απο τις Εξόδους προς την Είσοδο. Διαθέτει τις συνδέσεις F όλες σε μία πλευρά για ευκολία σύνδεσης των καλωδίων με τα φις F, αλλά και κλίση 10 μοιρών κατα την τοποθέτηση, για την διευκόλυνση βιδώματος των φις F, επάνω στον διακλαδωτή. Η εξασθένιση του σήματος κατα την διέλευση απο τον διακλαδωτή είναι πολύ χαμηλή, χάρη στην κατασκευή του κυκλώματος του με μικρο-υλικά βελτιώνωντας την απόδοση του, ενώ το κέλυφος του απο κράμα Zamak, παρέχει ηλεκτρομαγνητική θωράκιση Class A. Είναι σχεδιασμένος για εγκατάσταση σε εσωτερικό χώρο αλλά και σε ράγα ερμαρίου rack. Σε εξωτερικό χώρο, μπορεί να τοποθετηθεί εντός κυτίου 4163.
Ειδικά Χαρακτηριστικά:
- Θωράκιση class A. Κατασκευή απο μεταλλικό κράμα Zamak για ηλεκτρομαγνητική θωράκιση και αντιδιαβρωτική προστασία.

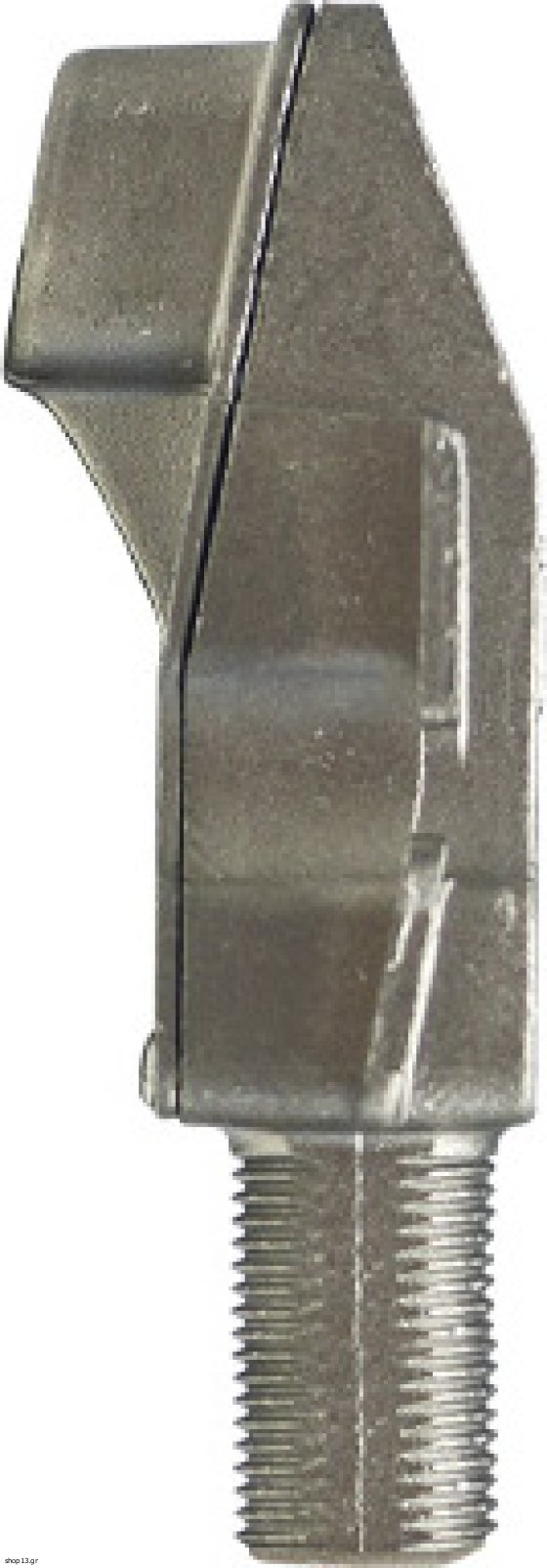

- Εύκολο βίδωμα των φις-F, χάρη στην κλίση 10 μοιρών κατα την τοποθέτηση. Επιτρέπει και την όδευση του καλωδίου, πίσω απο τις συνδέσεις F.

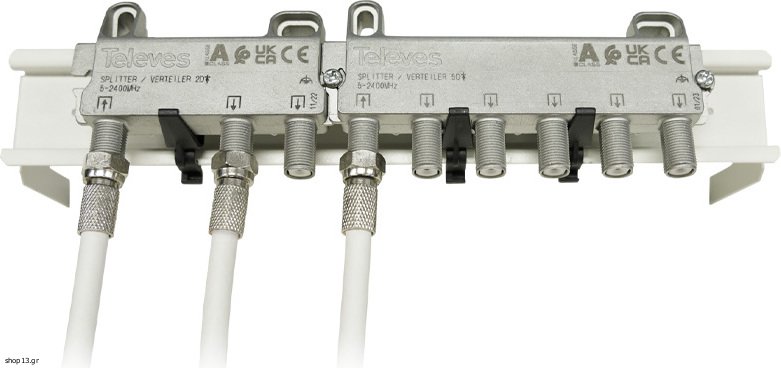

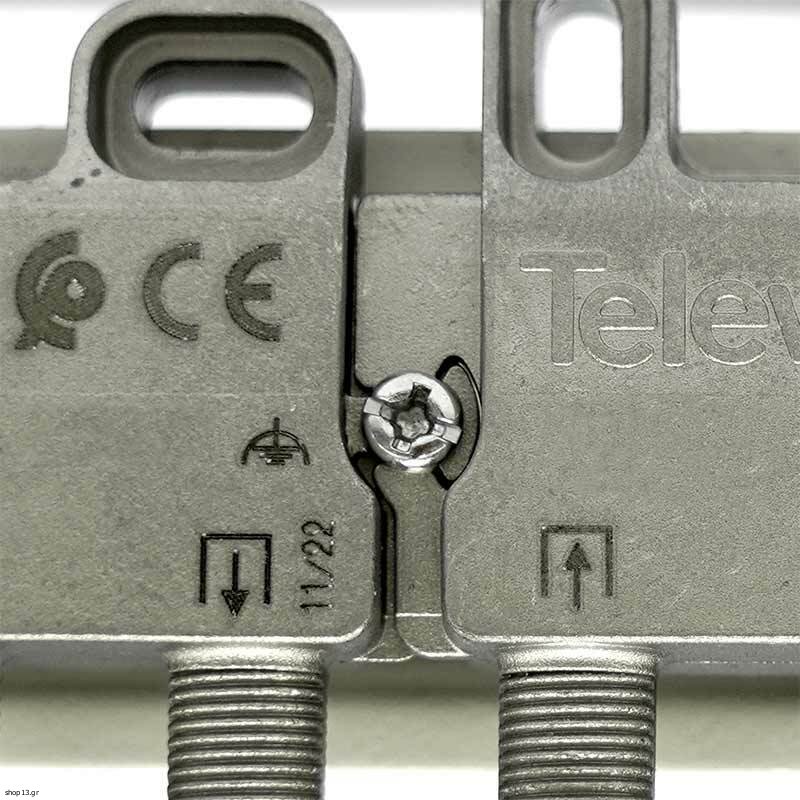

- Οι διακλαδωτές της σειράς αυτής, μπορούν να ενωθούν μεταξύ τους στο σημείο γείωσης, για οικονομία χώρου και αισθητική αλλά και για 1 μόνο σημείο γείωσης, σε όλη την συστοιχία τους.
- Βελτιωμένη απόδοση στην καμπύλη συχνοτήτων, για μικρότερες απώλειες σήματος.
Τεχνικά Χαρακτηριστικά:
- Εύρος Συχνότητας MHz: 5 ... 2400
- Έξοδοι διακλάδωσης: 2
- Είσοδοι/Μπάντες: ΕΠΙΓΕΙΟ & ΔΟΡΥΦΟΡΙΚΟ
- Aπώλειες διέλευσης έως: dB 5 (Επίγειο) & 4 (Δορυφορικό)
- Απόρριψη μεταξύ των εξόδων: dB >20 (Επίγειο), >20 (Δορυφορικό)
- Πέρασμα DC απο τις Εξόδους προς την Είσοδο (μέγιστα): Vdc 24 / mA 350
- Διαστάσεις Π / Υ / Β : 74 / 59 / 18 χιλιοστά.
