Περιγραφή

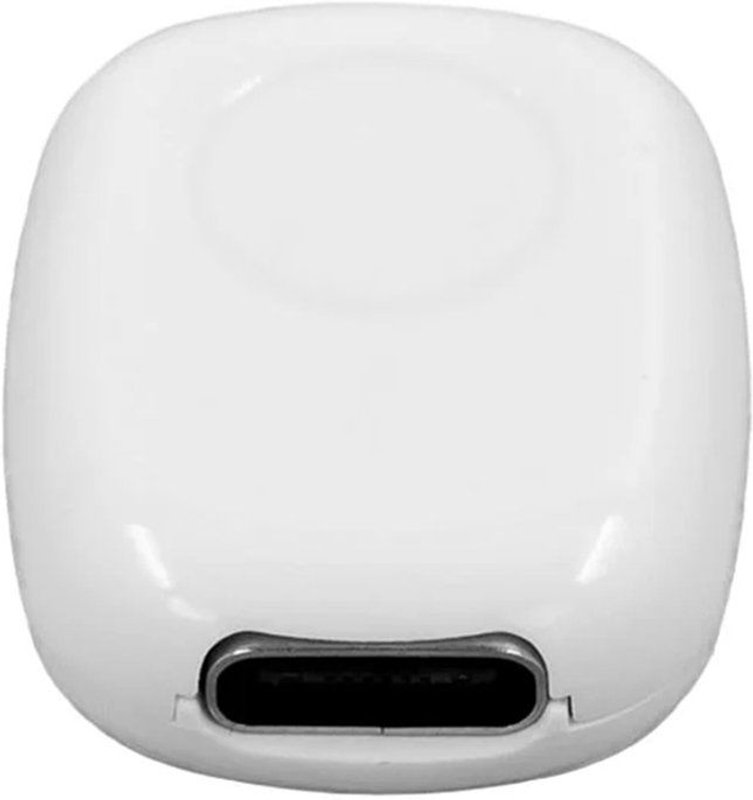

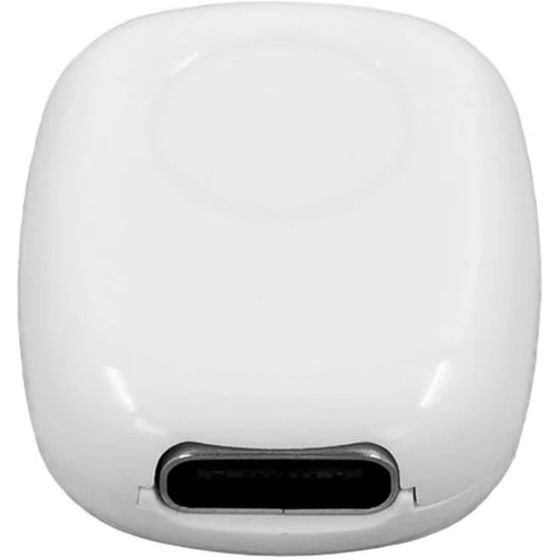

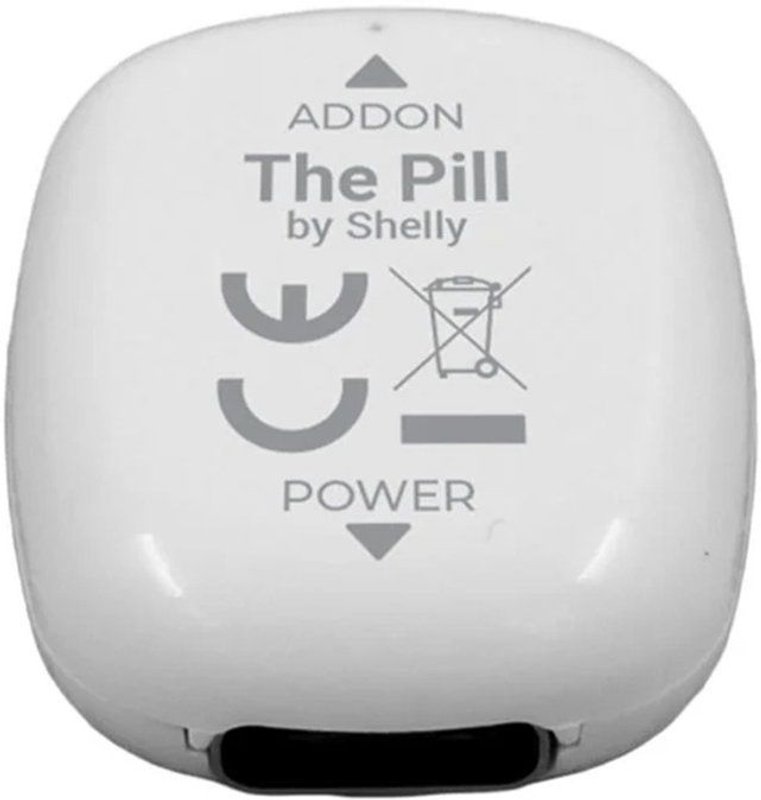

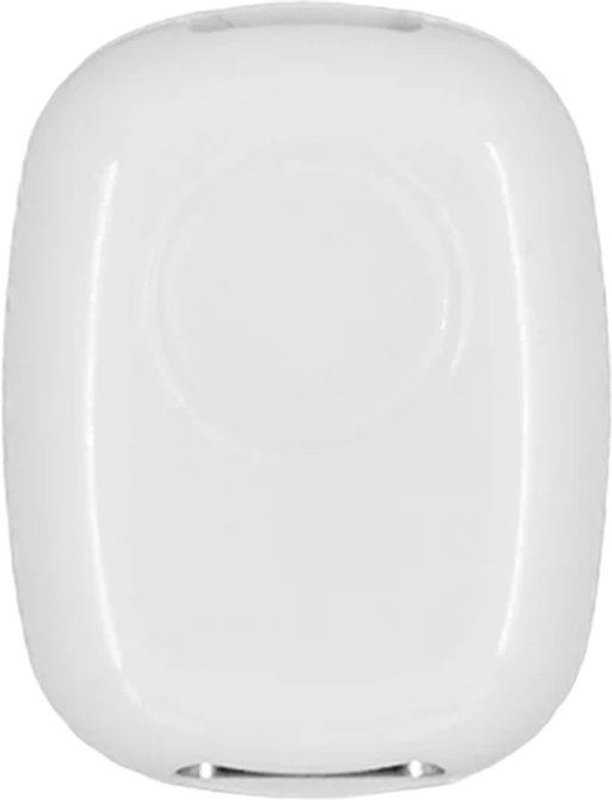

Shelly The Pill WiFi/Bluetooth Universal Sensor
Το Shelly The Pill είναι ένα συμπαγές module σχεδιασμένο για να λειτουργεί με αισθητήρες και συστήματα αυτοματισμού. Η συσκευή σας επιτρέπει να παρακολουθείτε τη θερμοκρασία, την υγρασία, την τάση και τις ψηφιακές καταστάσεις, ενώ χάρη στις περιφερειακές λειτουργίες της, λειτουργεί με αναλογικούς και ψηφιακούς αισθητήρες. Τροφοδοτείται από USB-C και μπορεί να λειτουργεί συνεχώς σε τεχνικές και οικιακές εγκαταστάσεις. Το μικρό του μέγεθος και η διπλή συνδεσιμότητα 2,4 GHz WiFi και Bluetooth BLE 4.2 επιτρέπουν την εύκολη ενσωμάτωση ακόμη και σε χώρους με περιορισμένο χώρο.
Παρακολούθηση θερμοκρασίας και υγρασίας
Η συσκευή λειτουργεί σε λειτουργία plug-and-play με τους δημοφιλείς αισθητήρες θερμοκρασίας DS18B20 και τους αισθητήρες θερμοκρασίας και υγρασίας DHT22. Υποστηρίζει έως και πέντε αισθητήρες DS18B20 ταυτόχρονα, επιτρέποντάς σας να παρακολουθείτε πολλά σημεία μέτρησης ταυτόχρονα. Είναι κατάλληλο για τον έλεγχο της θερμοκρασίας σε πισίνες, ενυδρεία, δεξαμενές νερού και τεχνικά συστήματα.
Εκτεταμένες επιλογές διαμόρφωσης
Το μοντέλο βασίζεται στον μικροελεγκτή ESP32-C3 (8 MB Flash) και προσφέρει χαρακτηριστικά της πλατφόρμας Shelly Gen3. Σας επιτρέπει να δημιουργείτε χρονοδιαγράμματα, να χρησιμοποιείτε webhooks, να υποστηρίζετε MQTT, να κρυπτογραφείτε την επικοινωνία και να δημιουργείτε τα δικά σας σενάρια. Η ενσωμάτωση με εξωτερικά συστήματα είναι δυνατή μέσω MQTT, WebSocket ή HTTP, επιτρέποντας την εύκολη ενσωμάτωση της συσκευής σε σύνθετα συστήματα αυτοματισμού.
Διάφοροι τρόποι λειτουργίας
Το Shelly The Pill προσφέρει διαμορφώσιμους τρόπους λειτουργίας για ψηφιακές εισόδους και εξόδους, καθώς και αναλογική μέτρηση. Οι είσοδοι και οι έξοδοι λειτουργούν στα 3,3 V και η ψηφιακή λειτουργία μπορεί να ρυθμιστεί ανεξάρτητα ως είσοδος ή έξοδος. Το αναλογικό βολτόμετρο που είναι ενσωματωμένο στη συσκευή μετρά τάσεις στην περιοχή 0-2,5 V, ενώ μια εξωτερική μονάδα επέκτασης επιτρέπει μετρήσεις έως 30 V DC. Αυτό επιτρέπει στη συσκευή να λειτουργεί με αισθητήρες πόρτας, αισθητήρες κίνησης, αισθητήρες πλημμύρας και άλλους απλούς ψηφιακούς αισθητήρες.
Επεκτάσεις και έλεγχος φορτίου DC
Η λειτουργικότητα μπορεί να επεκταθεί με τα διαθέσιμα πρόσθετα. Η εξωτερική μονάδα SSR επιτρέπει τον έλεγχο δύο καναλιών συσκευών χαμηλού φορτίου DC έως 30 V / 300 mA, όπως ενδείξεις LED, μικρούς ανεμιστήρες ή ηλεκτρομαγνητικές βαλβίδες. Η αναλογική μονάδα 0-30 V σας επιτρέπει να παρακολουθείτε τάσεις σε συστήματα μπαταριών 3,7 V, 12 V ή 24 V.
Συμπαγής σχεδιασμός και τροφοδοσία USB-C
Το περίβλημα 26 x 19,95 x 8,5 mm και το βάρος μόλις 3 g επιτρέπουν την τοποθέτηση της συσκευής σχεδόν οπουδήποτε. Η τροφοδοσία παρέχεται μέσω θύρας USB-C με τάση 5 V και η κατανάλωση ισχύος δεν υπερβαίνει το 1 W. Αυτό επιτρέπει στο Pill να λειτουργεί σε εγκαταστάσεις χαμηλής τάσης και συστήματα που βασίζονται σε τροφοδοτικά USB.

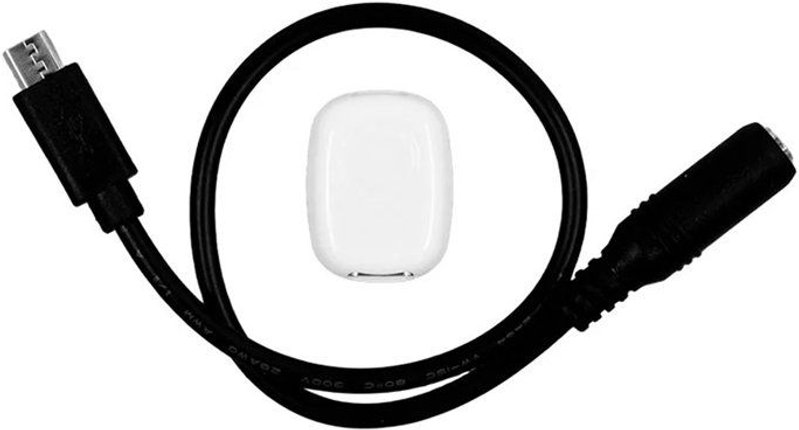

Περιλαμβάνεται
αισθητήραςΚαλώδιο USB-C
ΚατασκευαστήςShellyΌνομα προϊόντοςPillΧρώμαΛευκόΔιαστάσεις26 x 19,95 x 8,5 mmΒάρος3 gΥλικό περιβλήματοςΠλαστικόΘερμοκρασία λειτουργίας-20°C έως 40°CΥγρασία30% - 70% RHΤροφοδοσία5 V DC (μέσω θύρας USB Type-C)Κατανάλωση ισχύος< 1 WΧαμηλό όριο< 0,83 VΥψηλό όριο> 2,48 VΜέγιστη τάση ψηφιακής εισόδου3,3 VΜέγιστη τάση μεταγωγής3,3 VΜέγιστο ρεύμα μεταγωγής20 mAΒολτόμετρο DC (ενσωματωμένο)0-2,5 VΒολτόμετρο DC (με εξωτερική προσθήκη)0-30 VΑκρίβεια μέτρησης τάσης±(2% + 5 ψηφία)Υποστηριζόμενοι εξωτερικοί αισθητήρες1 x DHT22
έως 5 x DS18B20Συνδεσιμότητα WiFi802.11 b/g/n 2401-2483 MHzΜέγιστη ισχύς μετάδοσης WiFi< 20 dBmΕμβέλεια WiFiέως 30 m σε εσωτερικούς χώρους και έως 50 m σε εξωτερικούς χώρους (ανάλογα με τις συνθήκες)Συνδεσιμότητα BluetoothBLE 4.2 2402-2480 MHzΜέγιστη ισχύς μετάδοσης Bluetooth< 10 dBmΕμβέλειαέως 10 m σε εσωτερικούς χώρους και έως 30 m σε εξωτερικούς χώρους (ανάλογα με τις συνθήκες)ΕπεξεργαστήςShelly ESP32-C3 (ESP-Shelly-C38F)Μνήμη flash8 MB
