Περιγραφή

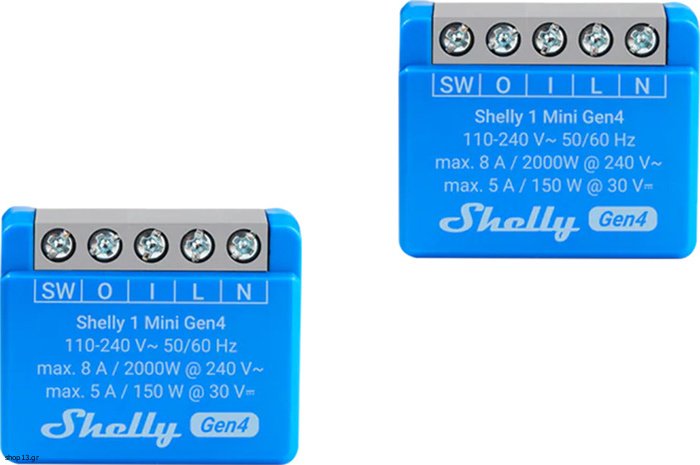

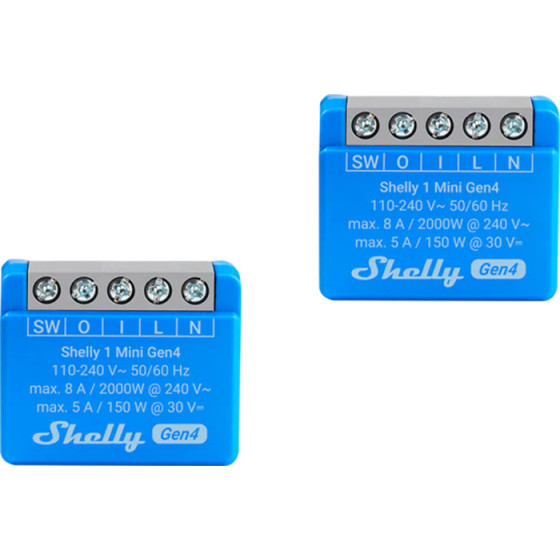

Σετ 2 ελεγκτών Shelly 1 Mini Gen4 Zigbee/Matter
Ο Shelly 1 Mini Gen4 είναι ένας προηγμένος ελεγκτής ρελέ ο οποίος, παρά το μικρό του μέγεθος (29 x 34 x 16 mm), υποστηρίζει πολλαπλά πρότυπα επικοινωνίας, όπως Wi-Fi, Zigbee, Bluetooth και Matter. Μπορεί να εγκατασταθεί σε κουτιά διακλάδωσης, πίσω από πρίζες και σε σημεία όπου ο χώρος εγκατάστασης είναι περιορισμένος. Χάρη στις επαφές χωρίς δυναμικό, η συσκευή μπορεί να χρησιμοποιηθεί σε εφαρμογές που απαιτούν γαλβανική απομόνωση κυκλωμάτων, όπως ο έλεγχος πύλης, ρελέ, κουδουνιού πόρτας ή συστήματος αυτοματισμού, ανεξάρτητα από την τάση λειτουργίας τους. Υποστηρίζει επίσης χρονοδιαγράμματα, σκηνές και σενάρια, και ενσωματώνεται με συστήματα οικιακού αυτοματισμού όπως το Google Home, το Alexa και το Samsung SmartThings. Το σετ περιλαμβάνει δύο μονάδες.
Ευρεία συνδεσιμότητα και συμβατότητα με το πρωτόκολλο Matter
Ο ελεγκτής Shelly 1 Mini Gen4 προσφέρει επικοινωνία μέσω Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) και Bluetooth 5.0. Η συσκευή λειτουργεί επίσης ως πύλη BLE και ενισχυτής σήματος Wi-Fi και Zigbee για άλλες συσκευές IoT. Χάρη στη συμβατότητά του με το πρωτόκολλο Matter, μπορεί να ενσωματωθεί σε οποιοδήποτε οικοσύστημα που υποστηρίζει αυτό το πρότυπο, γεγονός που αυξάνει την ευελιξία του και απλοποιεί τη ρύθμιση σε μια ποικιλία οικιακών περιβαλλόντων.
Ξηρές επαφές και λειτουργία με διάφορες τάσεις
Ένα πλεονέκτημα του Shelly 1 Mini Gen4 είναι η ικανότητά του να ελέγχει τόσο συσκευές χαμηλής τάσης (30 VDC) όσο και συσκευές που τροφοδοτούνται από το δίκτυο (έως 240 VAC). Χάρη στην παρουσία μιας ξηρής επαφής, μπορεί επίσης να χρησιμοποιηθεί σε καταστάσεις που απαιτούν απομονωμένο ρελέ, π.χ. για τον έλεγχο πυλών, κουδουνιών ή φωτισμού.
Προηγμένες λειτουργίες προγραμματισμού και σκηνών
Το Shelly 1 Mini Gen4 σας επιτρέπει να ρυθμίσετε έως και 20 χρονοδιαγράμματα, δίνοντάς σας τη δυνατότητα να προγραμματίσετε την αυτόματη ενεργοποίηση ή απενεργοποίηση συσκευών σε συγκεκριμένες ώρες σε επιλεγμένες ημέρες της εβδομάδας. Επιπλέον, υποστηρίζει τη δημιουργία σκηνών -- συνόλων ενεργειών που ενεργοποιούνται ταυτόχρονα ή διαδοχικά ως απόκριση σε ένα συμβάν, όπως η ενεργοποίηση αρκετών συσκευών κατά την ανίχνευση κίνησης. Τα χρονοδιαγράμματα και οι σκηνές διαμορφώνονται χρησιμοποιώντας την εφαρμογή Shelly Smart Control, η οποία διατίθεται δωρεάν σε κινητές συσκευές και υπολογιστές.
Ενσωματώσεις και πλήρης τοπικός ή απομακρυσμένος έλεγχος
Η συσκευή μπορεί να ενσωματωθεί όχι μόνο με συστήματα από μεγάλους κατασκευαστές φωνητικών βοηθών, αλλά και με τοπικά συστήματα μέσω HTTP/HTTPS, MQTT, Webhooks ή KNX net/IP. Το Shelly 1 Mini Gen4 λειτουργεί τόσο σε τοπική λειτουργία (χωρίς πρόσβαση στο cloud) όσο και μέσω του διαδικτύου, επιτρέποντας πλήρη έλεγχο ανεξάρτητα από την τοποθεσία του χρήστη. Η ενσωματωμένη διεπαφή ιστού επιτρέπει την άμεση διαμόρφωση από έναν περιηγητή.
Υψηλή ευελιξία εγκατάστασης
Το περίβλημα του ελεγκτή είναι κατασκευασμένο από πλαστικό και επιτρέπει την εγκατάσταση σε ηλεκτρικούς πίνακες. Παρά τις συμπαγείς διαστάσεις του, η συσκευή φιλοξενεί έναν προηγμένο μικροελεγκτή ESP-Shelly-C68F με 8 MB μνήμης flash, επιτρέποντας υποστήριξη σε πραγματικό χρόνο για σενάρια και λειτουργίες.
Περιλαμβάνονται
Ελεγκτής Shelly x2εγχειρίδιο χρήστη
Γενικά
ΚατασκευαστήςShellyΜοντέλο1MiniGen4
Φυσικές προδιαγραφές
Διαστάσεις29 x 34 x 16 ±0,5 mm / 1,34 x 1,11 x 0,63 ±0,02 inΒάρος19 ±1 g / 0,65 ±0,04 ozΜέγιστη ροπή σύσφιξης για ακροδέκτες βιδών0,4 Nm / 3,5 lbinΔιατομή καλωδίου0,2 έως 2,5 mm² / 24 έως 14 AWG (συρματόσχοινα, πολύκλωνες και καλώδια με ακροδέκτη)Μήκος απογύμνωσης καλωδίου6 έως 7 mm / 0,24 έως 0,28 in.ΣτερέωσηΚουτί τοίχουΥλικό περιβλήματοςΠλαστικόΧρώμα περιβλήματοςΜπλεΧρώμα συνδετήραΓκρι
Περιβαλλοντικές συνθήκες
Θερμοκρασία λειτουργίας-20°C έως 40°C / -5°F έως 105°FΥγρασία λειτουργίας30% έως 70% RHΜέγιστο υψόμετρο2000 m / 6562 ft
Ηλεκτρικές παράμετροι
Τροφοδοσία110 - 240 VACΡελέΧωρίς δυναμικό, επαφή NO, 1 πόλος, επαφή μΚατανάλωση ισχύος< 1,2 WΕξωτερική προστασίαΧαρακτηριστική ενεργοποίησης B ή C, ονομαστικό ρεύμα μέγ. 10 A, ικανότητα διακοπής ελάχ. 6 kA, κλάση περιορισμού ενέργειας 3
Παράμετροι κυκλώματος εξόδου
Μέγιστη τάση μεταγωγής240 VAC / 30 VDCΜέγιστο ρεύμα μεταγωγής8 A / 240 VAC, 5 A / 30 VDCΜέγιστη ισχύς εξόδου2000 W / 240 VAC, 150 W / 30 VDCΠροστασία από υπερτάσειςΚαμίαΠροστασία από υπερβολικό ρεύμαΚαμίαΠροστασία από υπερβολική ισχύΚαμία
Αισθητήρες και μετρήσεις
Εσωτερικός αισθητήρας θερμοκρασίαςΝαι
Wi-Fi
Πρωτόκολλο802.11 b/g/n/axΖώνη RF2412 - 2472 MHzΙσχύς RF< 20 dBmΕμβέλειαΈως 30 m σε εσωτερικούς χώρους / 50 m σε εξωτερικούς χώρους (ανάλογα με τις τοπικές συνθήκες)
Bluetooth
Πρωτόκολλο5.0Ζώνη RF2402 - 2480 MHzΙσχύς RF< 4 dBmΕμβέλειαΈως 10 m σε εσωτερικούς χώρους / 30 m σε εξωτερικούς χώρους (ανάλογα με τις τοπικές συνθήκες)
Zigbee
Πρωτόκολλο802.15.4Ζώνη RF2400 έως 2483,5 MHzΙσχύς RF< 20 dBmΕμβέλειαΈως 100 m σε εσωτερικούς χώρους / 300 m σε εξωτερικούς χώρους (ανάλογα με τις τοπικές συνθήκες)
Μονάδα μικροεπεξεργαστή
CPUESP-Shelly-C68FΜνήμη Flash8 MB
Χαρακτηριστικά υλικολογισμικού
Προγραμματισμοί20Webhooks (ενέργειες URL)20 με 5 URL ανά webhookΣενάριαΝαιMQTTΝαι
