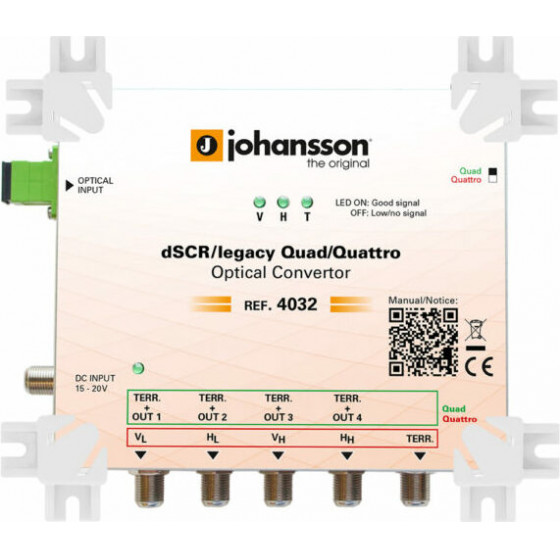

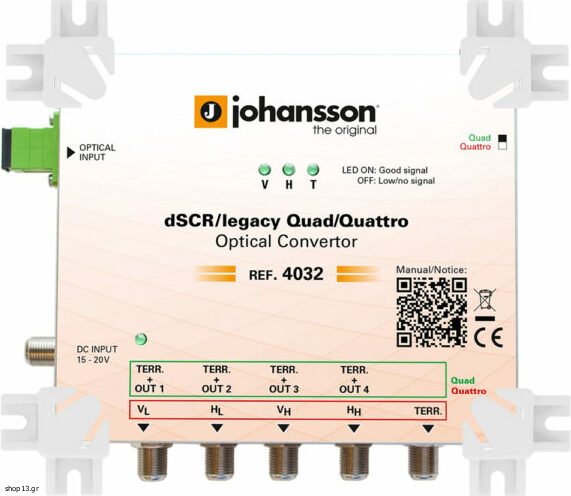

Johansson 4032
DSCR/LEGACY QUAD/QUATTRO FTU
Το Johansson 4032 είναι ένας dSCR/legacy Quad Optical Convertor με υψηλή ισχύ εξόδου που έχει αναπτυχθεί για να βοηθήσει τους εγκαταστάτες να ξεπεράσουν τη χαμηλή ποιότητα σήματος σε εγκαταστάσεις δορυφορικών ινών. Αυτό το εύκολο στη χρήση προϊόν μπορεί να χρησιμοποιηθεί σε λειτουργία Quad ή Quattro. Στη λειτουργία Quad, 3 οπτικά μήκη κύματος μετατρέπονται σε 4 x dSCR/legacy + TERR. Στη λειτουργία Quattro, το προϊόν χρησιμεύει ως έξοδος δορυφορικού κορμού, καθώς 3 μήκη κύματος μετατρέπονται σε Vl, Hl, Vh, Hh, TERR.
Δυνατότητες του Optical ConvertorΟπτικά μήκη κύματος: 1310nm (V) + 1330nm (H) + 1550nm (T)
Επίπεδο οπτικής εισόδου: -14 έως +6 dBm
5 έξοδοι:
Λειτουργία Quad : 4 x dSCR/Legacy + TERR.
Λειτουργία Quattro: Vl, Hl, Vh, Hh, TERR (χρησιμεύει ως δορυφορικός κορμός εξόδου)AGC σε όλες τις θύρες εξόδου
Ένδειξη ποιότητας σήματος ανά μήκος κύματος
Συμβατό με Sky
Μπορεί να χρησιμοποιηθεί σε συστήματα με έως και 128 διαχωρισμούς(splits)
Χαρακτηριστικά
Τεχνικά χαρακτηριστικά
Οπτικές είσοδοι: 1
Έξοδοι RF (λειτουργία Quattro): VL, HL, VH, HH, T
Έξοδοι RF (λειτουργία Quad): 4 x dSCR/legacy + TERR.
Οπτικό μήκος κύματος (nm): 1310 - 1330 - 1550
Εύρος συχνοτήτων (MHz): 40 - 790 / 950 - 2150
Επίπεδο οπτικής εισόδου (dBm): -14 έως +2
Ένδειξη σήματος: Πράσινο LED ανά μήκος κύματος
dCSS/dSCR UB (λειτουργία Quad): 4 x 16
Επίπεδο εξόδου dSCR (AGC) (dBμV): 85
Επίπεδο παραγωγής Legacy (AGC): 80
Επίπεδο εξόδου TERR (AGC) (λειτουργία Quattro) (dBμV): 80
Επίπεδο εξόδου TERR (AGC) (Τετραπλή λειτουργία) (dBμV): 70
Απώλεια επιστροφής (dB): 10
Τύπος υποδοχής εισόδου: SC / APC
Τύπος υποδοχής εξόδου: 75 ohm τύπου F (θηλυκό)
Επιλογή ζώνης και πολικότητας: DiSEqC 1.0 (μονής κατεύθυνσης)
DiSEqC 2.0 (αμφίδρομη)
Πρότυπο EN50494/EN50607
Πρωτόκολλο SKY UK
Τάση & τόνος Universal LNB
Κατανάλωση ισχύος (W): 12
Τροφοδοσία μέσω DC IN (VDC): 20
Τροφοδοσία μέσω εξόδου (STB) (VDC): 12-20
Ένδειξη ισχύος: Πράσινο LED
Εύρος θερμοκρασίας λειτουργίας (°C): -20 έως +55
Διαστάσεις (mm): 166 x 136 x 50
Βάρος (kg): 0,500
Τροφοδοτικό: Χρησιμοποιήστε τροφοδοτικό 20V/1.2A (Κωδ. 2462 - Δεν περιλαμβάνεται)
Περιεχόμενα Συσκευασίας
1 x Johansson 4032 - DSCR/LEGACY QUAD/QUATTRO FTU
