Johansson 4003 - Optical Headend Transmitter 3 Wavelengths

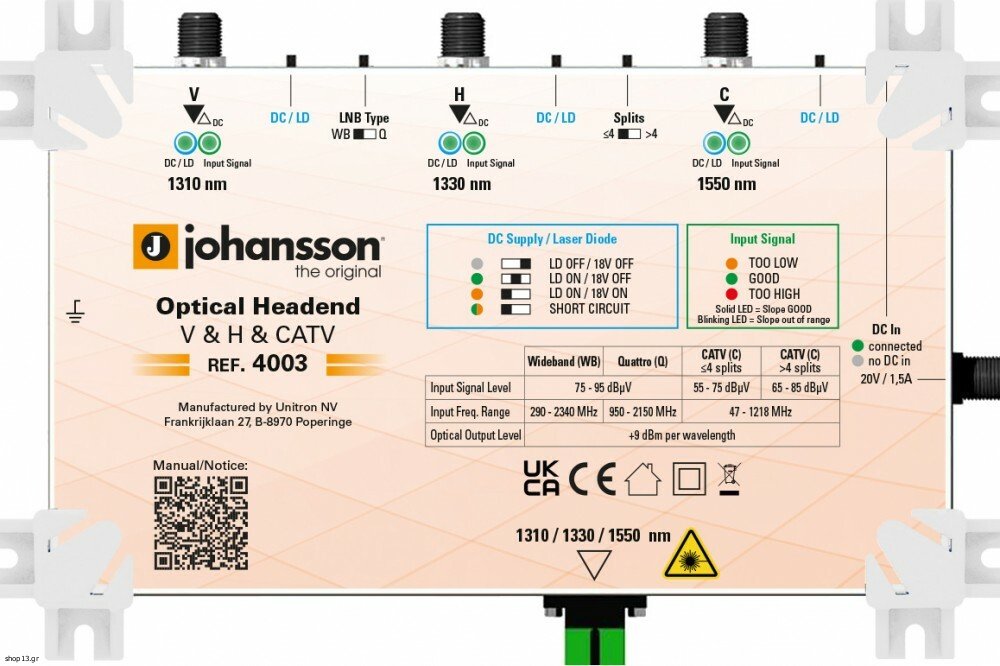

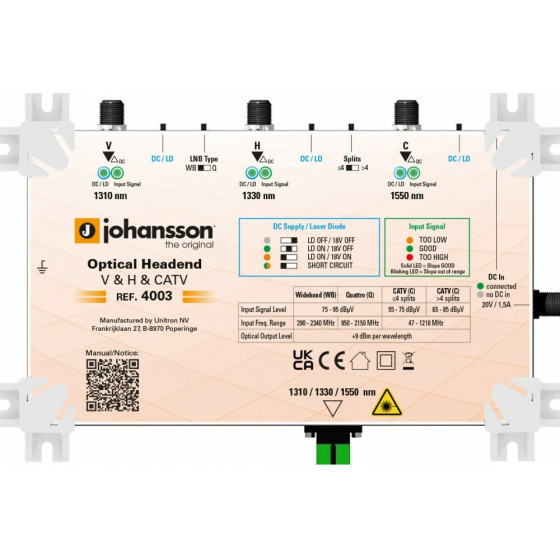

Johansson 4003
Optical Headend Transmitter 3 Wavelengths


Το Johansson 4003 είναι ένα Optical Headend Transmitter με 2 Wideband εισόδους, 1 είσοδο CATV και 1 οπτική έξοδος με 3 μήκη κύματος (1310-1330-1550nm). Χάρη στον ενσωματωμένο Automatic Gain Control (AGC) και στον Automatic Slope Control (ASC), το σήμα εξόδου είναι βέλτιστης ποιότητας για το οπτικό σας σύστημα διανομής. Οι Optical Transmitters plug-and-play είναι κατάλληλοι για πολλούς τύπους οπτικών συστημάτων: έως 64 διαχωρισμών(split), έως 255 splits και ακόμη περισσότερα από 2000 splits!


Δυνατότητες του Optical Headend TransmitterΕίσοδοι: 2 Wideband και 1 CATV
Εύρος συχνοτήτων: SAT: 290 - 2340 MHz (Wideband) / 950 - 2150 MHz (Quattro) / CATV: 47 - 1218 MHz
Έξοδος: 1 Οπτική (μήκη κύματος 1310 - 1330 - 1550 nm)
Ισχύς εξόδου 9 dBm



Χαρακτηριστικά


Τεχνικά χαρακτηριστικά
Είσοδοι RF (σύνδεση F): 2 x SAT (Wideband / Quattro), 1 x CATV
Συχνότητα εισόδου (MHz): SAT: 290 - 2340 (Wideband) / 950 - 2150 (Quattro)
Συχνότητα εισόδου CATV (MHz): 47 - 1218
Οπτικές έξοδοι (SC/APC): 1
Οπτικά μήκη κύματος (nm): 1310 - 1330 - 1550
Οπτική ισχύς εξόδου (dBm): 9 (ανά μήκος κύματος)
Ελάχιστο επίπεδο εισόδου SAT (dBμV): 75 - 95
Ελάχιστη επίπεδο εισόδου CATV ( dBμV): 55 - 75 (CATV <=4 splits)
65 - 85 (CATV >4 splits)
Τροφοδοσία DC SAT: 18V/400mA
Τροφοδοσία DC CATV: 12V / 200mA
Αυτόματος έλεγχος απολαβής-Automatic Gain Control (dB): 15
Αυτόματος έλεγχος κλίσης-Automatic Slope Control (dB): 10
Κατανάλωση ισχύος (W): Μέγ. 30
Είσοδος DC: 20V/1,5A (τύπου F)
Τροφοδοτικό: Χρησιμοποιήστε τροφοδοτικό 20V/3A (Κωδ. 2460 - Δεν περιλαμβάνεται)
Εύρος θερμοκρασίας λειτουργίας (°C): -10 έως +50
Διαστάσεις(mm): 221 x 141 x 50
Βάρος (kg): 0,8




Περιεχόμενα Συσκευασίας


1 x Johansson 4003 - Optical Headend Transmitter 3-Way
