Περιγραφή

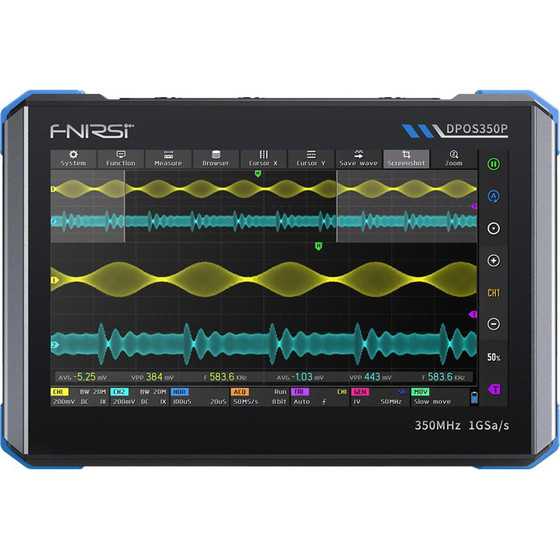

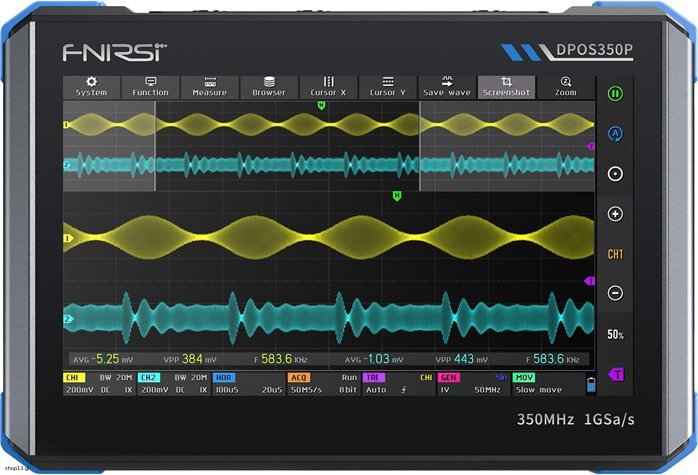

Ψηφιακός παλμογράφος FNIRSI DPOS350P 4 σε 1
Ο FNIRSI DPOS350P είναι ένας ευέλικτος ψηφιακός παλμογράφος σχεδιασμένος για εύκολη και διαισθητική λειτουργία. Διαθέτει μεγάλη οθόνη αφής 7 ιντσών για καθαρή προβολή του σήματος και γρήγορη πρόσβαση σε βασικές λειτουργίες. Συνδυάζει τις λειτουργίες ενός παλμογράφου, ενός γεννήτρια σήματος, ενός αναλυτή φάσματος και ενός αναλυτή απόκρισης συχνότητας, καθιστώντας τον κατάλληλο για ένα ευρύ φάσμα εφαρμογών μέτρησης. Το υψηλό εύρος ζώνης, η γρήγορη δειγματοληψία και η μεγάλη μνήμη επιτρέπουν την ακριβή ανάλυση του σήματος, ενώ οι προηγμένες λειτουργίες οπτικοποίησης βελτιώνουν την αναγνωσιμότητα των μετρήσεων.
Πλήρης έλεγχος του σήματος
Η μεγάλη οθόνη αφής 7 ιντσών παρέχει πλήρη προβολή του αναλυόμενου σήματος και ακριβή έλεγχο των παραμέτρων. Η σαφής διεπαφή σας επιτρέπει να κατανοήσετε γρήγορα τη συμπεριφορά του συστήματος, ενώ η υψηλή ποιότητα εικόνας καθιστά το DPOS350P το «δεύτερο ζευγάρι μάτια του μηχανικού» - απαραίτητο για τη διάγνωση και τον έλεγχο.
Μέγιστη λειτουργικότητα
Το FNIRSI DPOS350P είναι ένας προηγμένος παλμογράφος 4 σε 1 που προσφέρει τις λειτουργίες τεσσάρων διαφορετικών συσκευών. Είναι παλμογράφος (2 κανάλια, εύρος ζώνης 350 MHz, δειγματοληψία 1 GSa/s, ανάλυση 8 bit, 50.000 κυματομορφές ανά δευτερόλεπτο), γεννήτρια σημάτων (έως 50 MHz), αναλυτής φάσματος (εύρος 200 kHz - 350 MHz) και αναλυτής απόκρισης συχνότητας (100 kHz - 50 MHz). Ένα τόσο ευρύ φάσμα λειτουργιών σημαίνει ότι μία συσκευή αντικαθιστά πολλά εξειδικευμένα εργαλεία, εξοικονομώντας χώρο και χρόνο.
Υψηλή απόδοση μέτρησης
Το μοντέλο DPOS350P προσφέρει εύρος ζώνης 350 MHz, ρυθμό δειγματοληψίας 1 GSa/s και βάθος μνήμης 60 kpts, που μεταφράζεται σε ακριβή αναπαραγωγή σήματος και σταθερές μετρήσεις ακόμη και με πολύπλοκες κυματομορφές. Επιπλέον, το FNIRSI DPOS350P επιτρέπει την ανάλυση διαγραμμάτων Bode στην περιοχή 100 Hz - 50 MHz, με ρυθμιζόμενη συχνότητα, πλάτος διέγερσης και μετατόπιση. Είναι το ιδανικό εργαλείο για τη δοκιμή ενισχυτών, φίλτρων και βρόχων ισχύος, επιτρέποντάς σας να αξιολογήσετε γρήγορα και με ακρίβεια την απόκριση συχνότητας ενός κυκλώματος.
Προηγμένη ανάλυση φάσματος και EMI
Η συσκευή καλύπτει ένα εύρος συχνοτήτων από 200 kHz έως 350 MHz και επιτρέπει την ακριβή χειροκίνητη ρύθμιση βασικών παραμέτρων (συχνότητες έναρξης/τερματισμού, εύρος ζώνης, επίπεδο αναφοράς, εξασθένηση και μήκος FFT). Έχετε στη διάθεσή σας λειτουργίες μέτρησης με δρομέα και προηγμένες λειτουργίες οπτικοποίησης, συμπεριλαμβανομένης μιας εντυπωσιακής και εξαιρετικά σαφούς προβολής 3D Waterfall. Αυτό καθιστά τον παλμογράφο ιδανικό για δοκιμές EMI, ανάλυση σημάτων RF και ανίχνευση αρμονικών.
Ορατότητα σήματος όπως ποτέ άλλοτε
Η τεχνολογία ψηφιακής φθορισμού παρέχει εξαιρετική καθαρότητα σήματος και ακριβή αναπαραγωγή χρωμάτων. Επιπλέον, το προηγμένο φιλτράρισμα θορύβου βελτιώνει την ανίχνευση και την παρουσίαση κυματομορφών, επιτρέποντας πιο ακριβή ανάλυση σήματος. Η υποστήριξη τεχνολογίας 8-16 bit ανεβάζει την καθαρότητα της εικόνας σε ένα νέο επίπεδο.
Σχεδιασμός tablet που διευκολύνει την εργασία
Το λεπτό περίβλημα σε κομψό μαύρο φινίρισμα με μπλε λεπτομέρειες συνδυάζει μοντέρνο σχεδιασμό με εργονομία. Ο σχεδιασμός tablet επιτρέπει άνετη λειτουργία με το ένα χέρι, ενώ η οθόνη αφής καθιστά όλες τις λειτουργίες άμεσα προσβάσιμες, χωρίς περιττά μενού και περίπλοκη πλοήγηση. Πρόκειται για μια συσκευή που προσαρμόζεται φυσικά στον ρυθμό εργασίας του χρήστη. Ο παλμογράφος υποστηρίζει πολλές γλώσσες, όπως αγγλικά, κινέζικα, ρωσικά και πορτογαλικά, καθιστώντας τον ιδανικό για διεθνή περιβάλλοντα.
Περιλαμβάνονται
2 αισθητήρες 350 MHzΦορτιστής QC18WΚαλώδιο USBΚαλώδια με κροκοδειλάκιαΕγχειρίδιο χρήστη
Γενικά
ΚατασκευαστήςFnirsiΜοντέλοDPOS350PΔιαμόρφωση εκκίνησης5 προεπιλογέςΓλώσσεςΚινέζικα / Αγγλικά / Ρωσικά / ΠορτογαλικάΔιαγώνιος οθόνης7 ίντσεςΑνάλυση οθόνης1024 x 600 pixelΤεχνολογία οθόνηςIPS, πλήρης γωνία θέασηςΛειτουργία αλληλεπίδρασηςΧωρητική οθόνη αφήςΔιεπαφή επέκτασηςΧωρητική οθόνη αφήςΑυτόματη απενεργοποίηση15 λεπτά ~ 1 ώρα / απενεργοποίησηΕνημέρωσηΥποστηρίζει ενημερώσεις εικόνας .isoΑπαιτήσεις φόρτισηςQC18W - 12 V / 1,5 AΜπαταρίαΛίθιο 3,7 V, 8000 mAhΧρόνος λειτουργίαςπερίπου 3 ώρεςΧρόνος φόρτισηςπερίπου 5 ώρεςΣυνολική κατανάλωση ισχύος10 WΨύξηπαθητική (αέρας)Διαστάσεις συσκευής190 x 128 x 37 mm
Αναλυτής απόκρισης συχνότητας (FRA)
Συχνότητα σήματος διέγερσης100 Hz ~ 50 MHzΕύρος σήματος διέγερσης0 ~ 5 VppΜετατόπιση σήματος διέγερσης-2,5 V ~ +2,5 VΑριθμός σημείων συχνότητας20 ~ 500Μέτρηση δρομέασυχνότητα / κέρδος / φάσηΛειτουργίαμονή / κυκλικήΒαθμονόμηση συστήματοςυποστηρίζεται
Αναλυτής φάσματος (SA)
Μέθοδος μετατροπήςFFTΜήκος FFT4K ~ 32KΕύρος συχνότητας200 kHz ~ 350 MHzΕύρος στάθμης-60 dBmV ~ +260 dBmVΜέτρηση δρομέασυχνότητα / πλάτοςΠαράμετρος σήμανσηςμέγιστη αρμονική ενέργειαΓράφημα καταρράκτηυποστηρίζεταιΓράφημα καταρράκτη 3DΥποστηρίζεταιΑυτόματη ρύθμισηΥποστηρίζεταιΒαθμονόμηση συστήματοςΥποστηρίζεται
Παλμογράφος
Αριθμός καναλιών2Εύρος ζώνης350 MHzΧρόνος ανόδου1 nsΜέγιστη συχνότητα δειγματοληψίας1 GSa/sΒάθος μνήμης60 kptsΑντίσταση εισόδου1 MΩ / 14 pFΕύρος βάσης χρόνου5 ns ~ 50 sΒάση χρόνου (κύλιση)50 ms ~ 50 sΚάθετη ευαισθησία2 mV ~ 20 V (1x)Κάθετο εύρος16 mV ~ 160 V (1x)Ακρίβεια DC±2%Ακρίβεια χρόνου±0,01%Σύνδεση εισόδουDC / ACΠλέγμα φόντουεμφάνιση / απόκρυψηΜετατόπιση κυματομορφήςχονδροειδής / λεπτή ρύθμισηΠροστασία από υπέρτασηέως 400 VΦωτεινότητα κυματομορφήςρυθμιζόμενηΟθόνη FFTυποστηρίζεταιΨηφιακή φθορισμόςυποστηρίζεταιΕξασθένηση ανιχνευτή1x / 10x / 100xΌριο εύρους ζώνης υλικού150 MHz / 20 MHzΛειτουργία υψηλής ανάλυσης8 bit ~ 16 bitΜετρήσεις παραμέτρων12 τύποιΜέτρηση δρομέαχρόνος, περίοδος, συχνότητα, επίπεδο, τάσηΑνίχνευση σκανδάληςψηφιακήΚανάλι σκανδάληςCH1 / CH2Λειτουργία σκανδάληςΑυτόματη / Μονή / Κανονική¶κρη σκανδάληςΑνοδική / ΚαθοδικήΕξασθένηση σκανδάληςL1 ~ L3Επίπεδο σκανδάληςΧειροκίνητο / Αυτόματο (10% ~ 90%)Εγγραφή στιγμιότυπου οθόνης90 εικόνεςΕγγραφή κυματομορφής500 σύνολαΕμφάνιση θερμοκρασίας χρώματοςΥποστηρίζεταιΛειτουργία X-YΥποστηρίζεταιΖουμ βάσης χρόνουΥποστηρίζεταιΑυτόματη ρύθμιση με ένα πλήκτροΥποστηρίζεταιΕπιστροφή στο μηδέν με ένα πλήκτροΥποστηρίζεταιΠρόγραμμα περιήγησης δεδομένωνΥποστηρίζεται
Γεννήτρια σημάτων (SG)
Τύποι κυματομορφών14 τυπικές + καταγεγραμμένη κυματομορφήΣυχνότητα0 ~ 50 MHz (ημιτονοειδής), άλλες κυματομορφές έως 10 M / 5 M / 3 MΕνταση0 ~ 5 VppΜετατόπιση-2,5 V ~ +2,5 VΚύκλος λειτουργίας0,1% ~ 99,9%Ανάλυση συχνότητας1 HzΑνάλυση πλάτους1 mVΑνάλυση μετατόπισης1 mVΑνάλυση κύκλου λειτουργίας0,1%Αποθηκευμένες προσαρμοσμένες κυματομορφές500 σύνολα
