Περιγραφή

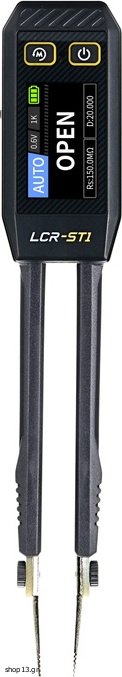

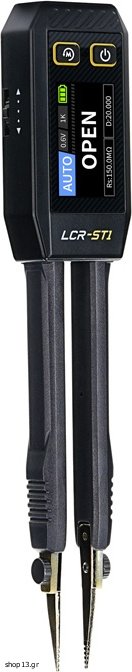

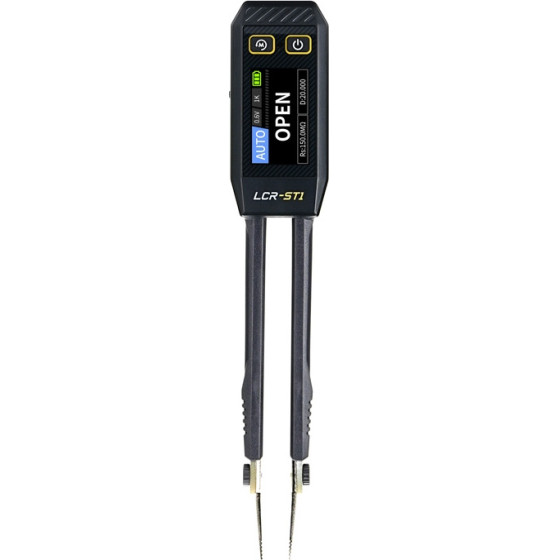

FNIRSI LCR-ST1 μίνι έξυπνος ψηφιακός δοκιμαστής τσιμπίδας
Το FNIRSI LCR-ST1 είναι ένα πολυλειτουργικό τσιμπιδάκι-μετρητής για τη δοκιμή ηλεκτρονικών εξαρτημάτων επιφανειακής τοποθέτησης. Υποστηρίζει αντίσταση, χωρητικότητα, αυτεπαγωγή, ESR, δοκιμή διόδων και μέτρηση της συνέχειας του κυκλώματος. Προσφέρει 3 συχνότητες δοκιμής (100 Hz, 1 kHz, 10 kHz), επίπεδα δοκιμής 0,3 V και 0,6 V RMS και εμφάνιση πρόσθετων παραμέτρων, όπως Q, D, Z και X. Με τον συμπαγή σχεδιασμό, τους εναλλάξιμους ακροδέκτες και τη διασύνδεση USB-C, η συσκευή είναι ιδανική για εργαστηριακές, υπηρεσιακές και παραγωγικές εφαρμογές.
Λειτουργία αυτόματης μέτρησης
Η συσκευή αναγνωρίζει αυτόματα τον τύπο του υπό δοκιμή εξαρτήματος και εμφανίζει τόσο τις κύριες όσο και τις βοηθητικές παραμέτρους. Αυτή η λύση διευκολύνει την εργασία με πολλαπλά εξαρτήματα και εξαλείφει την ανάγκη χειροκίνητης εναλλαγής των τρόπων λειτουργίας. Ο μετρητής υποστηρίζει την αγγλική και την κινεζική γλώσσα.
Λεπτομερής ανάλυση
Ο μετρητής FNIRSI LCR-ST1 μετρά όχι μόνο τις βασικές τιμές (R, L, C), αλλά και τον συντελεστή απωλειών (D), την αντίσταση (Z), τον συντελεστή ποιότητας (Q), την αντίδραση (X) και την ισοδύναμη αντίσταση σειράς (ESR). Η εν λόγω λειτουργικότητα επιτρέπει την ολοκληρωμένη διάγνωση εξαρτημάτων. Τα εύρη μέτρησης περιλαμβάνουν χωρητικότητα από 1 pF έως 22 mF, αυτεπαγωγή από 1 μH έως 10 H και αντίσταση από 10 mΩ έως 10 MΩ.
Εργονομία οθόνης και λειτουργίας
Η οθόνη HD 1,14" παρουσιάζει τα δεδομένα με εύκολο στην ανάγνωση τρόπο. Τα διαισθητικά μενού, τα κουμπιά με επικάλυψη σιλικόνης και ο πλευρικός επιλογέας βελτιώνουν τη λειτουργία. Επιπλέον, η λειτουργία αποθήκευσης δεδομένων σάς επιτρέπει την εξαγωγή μετρήσεων σε αρχείο Excel μέσω USB. Η οθόνη εμφανίζει 2 παραμέτρους μέτρησης ταυτόχρονα, επιταχύνοντας την ανάλυση. Οι επιχρυσωμένες μύτες των τσιμπιδάκια είναι εναλλάξιμες - το σετ περιλαμβάνει τόσο μια κλασική ευθεία μύτη όσο και έναν καμπυλωτό τύπο "γάντζου". Αυτό καθιστά το εργαλείο κατάλληλο για μια ποικιλία εφαρμογών - συμπεριλαμβανομένων των δυσπρόσιτων σημείων. Ο ενσωματωμένος μαγνήτης σας επιτρέπει να κολλήσετε προσωρινά το μετρητή σε μεταλλικές επιφάνειες.
Απόδοση και κινητικότητα
Μια επαναφορτιζόμενη μπαταρία ιόντων λιθίου 250 mAh παρέχει μεγάλο χρόνο λειτουργίας και η φόρτιση γίνεται μέσω θύρας USB-C. Μια λειτουργία αυτόματης απενεργοποίησης εξοικονομεί ενέργεια όταν δεν υπάρχει δραστηριότητα. Το όλο πράγμα ζυγίζει μόνο 41 γραμμάρια, οπότε η συσκευή είναι βολική στη μεταφορά.
Περιλαμβάνονται: Η συσκευή περιλαμβάνει: 1:
FNIRSI LCR-ST1 Πολυλειτουργικός μετρητής τσιμπίδαςΚαμπύλες μύτες (1 ζεύγος)Μαγνητική βάσηΚαλώδιο USB για φόρτισηΕγχειρίδιο χρήσης
ΚατασκευαστήςFNIRSIΜοντέλοLCR-ST1ΟθόνηΈγχρωμη οθόνη 1.14"Διεπαφή φόρτισηςUSB τύπου-C, 5V/1AΠαροχή ρεύματοςΕπαναφορτιζόμενη μπαταρία λιθίου 250 mAhΔιαστάσεις28 x 19 x 150 mmΒάρος41 gΕύρος μέτρησης χωρητικότητας1 mF - 22 mF (100 Hz, 1 kHz ±5%)
1 μF - 1 mF (100 Hz, 1 kHz, 10 kHz ±2%)
1 nF - 1 μF (100 Hz ±2%, 1 kHz και 10 kHz ±0,5%)
1 pF - 1 nF (1 kHz και 10 kHz ±2%)Εύρος μέτρησης επαγωγής1 H - 10 H (100 Hz, 1 kHz ±5%)
1 mH - 1 H (όλες οι συχνότητες ±2%)
10 μH - 1 mH (100 Hz ±2%, 1 kHz και 10 kHz ±0,5%)
1 μH - 10 μH (10 kHz ±2%)Εύρος μέτρησης αντίστασης1 MΩ - 10 MΩ (100 Hz, 1 kHz ±5%)
1 kΩ - 1 MΩ (100 Hz, 10 kHz ±1%, 1 kHz ±0,5%)
1 Ω - 1 kΩ (όλες οι συχνότητες ±0,5-1%)
10 mΩ - 1 Ω (όλες οι συχνότητες ±2%)Δοκιμή διόδουΤάση αγωγής: 0,7 V
