Περιγραφή

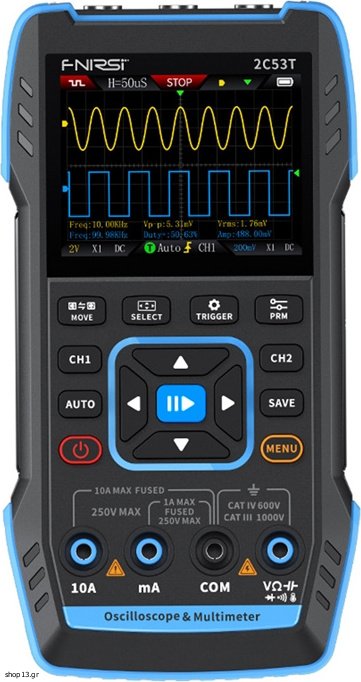

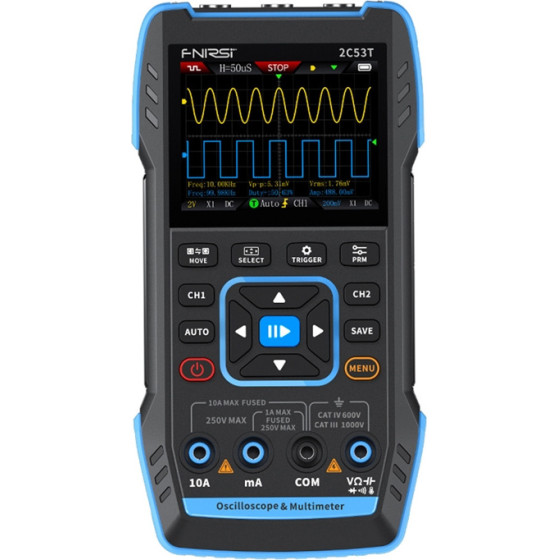

FNIRSI 2C53T φορητός παλμογράφος 3σε1 γεννήτρια σήματος πολυμέτρου
Το FNIRSI 2C53T συνδυάζει τις λειτουργίες ενός παλμογράφου 2x50 MHz/250 MSa/s με 8-bit ADC και 16 kpct memory buffer ανά κανάλι (pre/post-trigger), ενός πολυμέτρου 19999 μετρήσεων και μιας γεννήτριας σήματος 50 kHz. Η αντίσταση εισόδου είναι 1 MΩ
15 pF με εναλλαγή AC/DC/GND. Το ανθεκτικό περίβλημα ABS με επικαλύψεις σιλικόνης, η οθόνη 2,8 ιντσών 320x240 px και η μπαταρία 3000 mAh (έως 4 ώρες λειτουργίας) εγγυώνται κινητικότητα και συνεχείς μετρήσεις ακόμη και σε αντίξοες συνθήκες. Η συσκευή διαθέτει πιστοποίηση CAT II 300 V, διπλές κεραμικές ασφάλειες και κύκλωμα κατά του καψίματος. Με τη δυνατότητα αποθήκευσης κυματομορφών και ενημέρωσης υλικολογισμικού, έχετε πάντα τον έλεγχο των αποτελεσμάτων σας και πρόσβαση στις τελευταίες λειτουργίες.
Έγχρωμη οθόνη και πολύμετρο
Η οθόνη 2,8? με ανάλυση 320x240 px παρουσιάζει τις κυματομορφές σε πλήρες χρώμα με μια λειτουργία "άπειρης μετάλαμψης", διατηρώντας το ίχνος της κυματομορφής στην οθόνη. Οι λειτουργίες Y-T, Rolling και X-Y (Lissajous) διευκολύνουν την παρατήρηση των σχέσεων φάσης, ενώ η υψηλή φωτεινότητα εγγυάται αναγνωσιμότητα σε όλες τις συνθήκες. Ένα ενσωματωμένο πολύμετρο με 19999 μετρήσεις σας επιτρέπει να μετράτε DC/AC, μεγάλα και μικρά ρεύματα, αντίσταση, χωρητικότητα, διόδους, θερμοκρασία και συνέχεια (βομβητής). Οι έξυπνες προστασίες προστατεύουν τον χρήστη και τον εξοπλισμό από υπερφόρτωση.
Προηγμένη αρχιτεκτονική υλικού
Ο επαγγελματικός συνδυασμός ARM + FPGA + ADC υψηλής απόδοσης, που χρησιμοποιείται στους επιτραπέζιους παλμογράφους, παρέχει γρήγορη σκανδαλισμό και πιστή αναπαράσταση των σημάτων. Το σύστημα σκανδαλισμού προσφέρει λειτουργίες Edge (άνοδος/καταβύθιση), Pulse Width, Video και Slope με pre-trigger έως 50% και post-trigger έως 50%, έτσι ώστε ακόμη και οι πιο σύντομες ανωμαλίες να καταγράφονται χωρίς απώλεια λεπτομέρειας.
Γεννήτρια σήματος
Η ενσωματωμένη γεννήτρια λειτουργιών προσφέρει τάσεις έως ±400 V και συχνότητες έως 50 kHz και 13 κυματομορφές (ημίτονο, τετράγωνο, τρίγωνο, πριονωτό, ράμπα, παλμός, θόρυβος κ.λπ.) με ρύθμιση offset και πλάτους σε βήματα 10 mV/div, επιτρέποντας τη δοκιμή φίλτρων, ενισχυτών και αναλογικών κυκλωμάτων χωρίς πρόσθετο υλικό.
Αυτόματη ρύθμιση μέτρησης
Η λειτουργία AUTO ρυθμίζει το εύρος και τη σκανδάλη με ένα μόνο κουμπί, επιτρέποντας την άμεση προβολή κυματομορφών χωρίς χρονοβόρες ρυθμίσεις. Η υποστήριξη πρόσθετων λειτουργιών Single και Normal εξορθολογίζει τις εργασίες για γρήγορες μετρήσεις πεδίου. Ένα κλικ αρκεί για να αποθηκεύσετε ένα στιγμιότυπο οθόνης της κυματομορφής στη μνήμη του παλμογράφου ή απευθείας σε υπολογιστή μέσω USB. Αυτό διευκολύνει την αρχειοθέτηση των αποτελεσμάτων και την περαιτέρω ανάλυσή τους σε οποιοδήποτε περιβάλλον.
Απομονωμένα κανάλια μέτρησης
Δύο εντελώς ανεξάρτητες είσοδοι CH1 και CH2 με εύρος ζώνης 50 MHz εξαλείφουν τις αμοιβαίες παρεμβολές, βελτιώνοντας την ακρίβεια των μετρήσεων. Ο ρυθμός δειγματοληψίας 250 MSa/s αναπαράγει τους παλμούς PWM και τους κυματισμούς του τροφοδοτικού με μέγιστη πιστότητα.
Ανθεκτική σχεδίαση
Το πλαστικό περίβλημα ABS με επικάλυψη σιλικόνης παρέχει αντοχή σε πτώση και κρούση, ενώ τα επιχρυσωμένα ίχνη της πλακέτας PCB είναι ανθεκτικά στη διάβρωση. Η μπαταρία 3.000 mAh εγγυάται λειτουργία έως και 3 ώρες. Η αναδιπλούμενη βάση επιτρέπει την τοποθέτηση της συσκευής σε οποιαδήποτε γωνία, ενώ τα εργονομικά κουμπιά και η θύρα USB-C παρέχουν ευκολία στο χειρισμό και τη φόρτιση.
Περιλαμβάνονται: Η συσκευή περιλαμβάνει: 1:
Φορητός παλμογράφος 3 σε 1 FNIRSI 2C53TΑνιχνευτές μέτρησης 10x (2 τεμ.)Ανιχνευτής με σφιγκτήρες κροκόδειλουΚαλώδια για το πολύμετροΚαλώδιο φόρτισηςΤσάντα μεταφοράςΕγχειρίδιο χρήσης
Παράμετροι προϊόντος
ΟθόνηΈγχρωμη οθόνη HD 2,8 ιντσώνΑνάλυση320 x 240Προδιαγραφές φόρτισηςUSB-C (5 V/1 A)Επαναφορτιζόμενη μπαταρίαΙόντων λιθίου 3000 mAhΥποστηριζόμενες λειτουργίεςΠαλμογράφος, γεννήτρια σήματος, πολύμετρο (δείτε τις παραμέτρους λειτουργίας για λεπτομέρειες)Χρόνος αναμονής6 ώρες (εργαστηριακό μέγιστο)ΓλώσσαΚινέζικα και αγγλικάΔιαστάσεις167 x 89 x 35 mmΒάρος300 g
Παράμετροι παλμογράφου
Κανάλιαδύο καναλιώνΔειγματοληψία250 MSa/sΑναλογικό εύρος ζώνης50 MHz (κάθε κανάλι ανεξάρτητα 50 MHz)Βάθος μνήμης1 kpointsΑντίσταση1 ΜΩΕύρος βάσης χρόνου10 ns - 20 sΚάθετη ευαισθησία10 mV/επιφάνεια - 10 V/επιφάνεια (x1)Μέγιστη τάση μέτρησης±400 VΛειτουργία σκανδαλισμούΑΥΤΟΜΑΤΗ/κανονική/μοναδικήΛειτουργία οθόνηςΥ-Τ/κυλιόμενος/Χ-ΥΣύζευξηAC/DCΕπιμονή τροχιάςOFF, 500 ms, 1 s, ?.Μαθηματικές λειτουργίες8 βασικές πράξεις + FFTΚαταγραφή απόρριψης κυματομορφήςναιΕξαγωγή εικόνας κυματομορφήςναιΜέτρηση δρομέαναι
Παράμετροι γεννήτριας σήματος
Κανάλιενιαίο κανάλιΣυχνότητα1 Hz - 50 kHzΠλάτος0,1 - 3,0 V
Παράμετροι πολυμέτρου
Τάση συνεχούς ρεύματος1,9999 V / 19,999 V / 199,99 V / 1000 V ±(0,5 %+3)Τάση εναλλασσόμενου ρεύματος1,9999 V / 19,999 V / 199,99 V / 750,0 V ±(1 %+3)Ρεύμα συνεχούς ρεύματος19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,2 %+3)Ρεύμα εναλλασσόμενου ρεύματος19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,5 %+3)Αντίσταση9,999 ΜΩ / 1,9999 ΜΩ / 199,99 kΩ / 19,999 kΩ ±(0,5 %+3)- 1,9999 kΩ / 199,99 Ω ±(2,0 %+3)Χωρητικότητα9,999 mF / 99,99 mF ±(5,0 %+20)Θερμοκρασία-55 °C - 1300 °C (-67 °F - 2372 °F) ±(2,5 %+5)Μέτρηση διόδουΝαιΔοκιμή συνέχειαςΝαι
