Περιγραφή

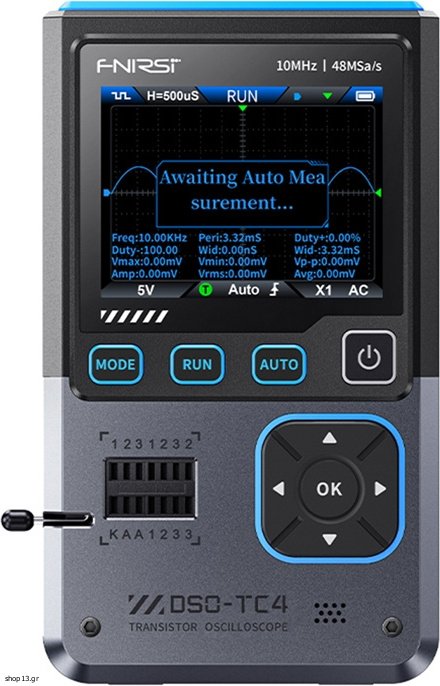

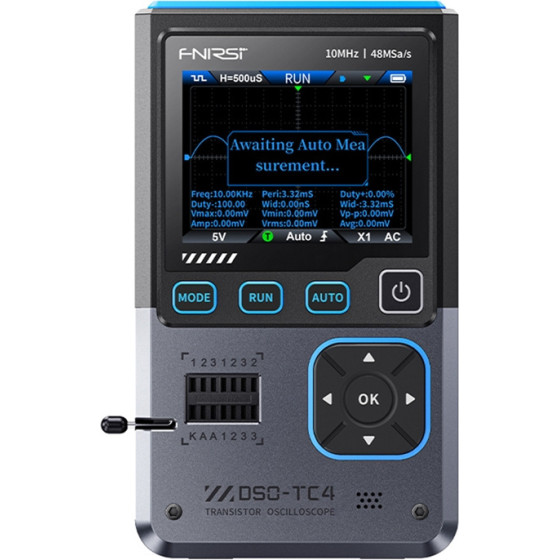

Φορητός μίνι παλμογράφος 3-σε-1 FNIRSI DSO-TC4
Το FNIRSI DSO-TC4 είναι μια συσκευή που συνδυάζει τρεις λειτουργίες: ψηφιακό παλμογράφο, ελεγκτή ηλεκτρονικών εξαρτημάτων και γεννήτρια σήματος. Συνδυάζοντας την ανάλυση κυματομορφών με λειτουργίες αναγνώρισης εξαρτημάτων και δοκιμής σήματος, θα αποδειχθεί χρήσιμο σε εφαρμογές σέρβις. Επιπλέον, η έξυπνη λειτουργία Anti-Burn προστατεύει το κύκλωμα εισόδου από ζημιές όταν οι ανιχνευτές μέτρησης συνδέονται εσφαλμένα. Αυτό καθιστά τον εξοπλισμό ασφαλή στη χρήση ακόμη και για λιγότερο προχωρημένους χρήστες.
Λειτουργίες μέτρησης και ανάλυση σήματος
Η συσκευή προσφέρει εύρος ζώνης μέτρησης έως 10 MHz και ρυθμό δειγματοληψίας 48 MSa/s. Μπορεί να εμφανίζει κυματομορφές με υψηλή λεπτομέρεια και ακρίβεια, επιτρέποντας την ανάλυση σημάτων τάσης σε πραγματικό χρόνο. Με 13 προκαθορισμένες κυματομορφές και συχνότητες στην περιοχή 0-50 kHz (πλάτος 0,1-3,0V), η γεννήτρια σημάτων επιτρέπει την προσομοίωση διαφόρων συνθηκών λειτουργίας κυκλωμάτων.
Εκτεταμένες δυνατότητες δοκιμής εξαρτημάτων
Ο ενσωματωμένος ελεγκτής εξαρτημάτων αναγνωρίζει αυτόματα διόδους, τρανζίστορ (συμπεριλαμβανομένων των MOSFET), αντιστάσεις, πυκνωτές και άλλα παθητικά και ενεργά εξαρτήματα. Με τις υποδοχές δοκιμής και την έξυπνη ανίχνευση εξαρτημάτων, είναι δυνατή η γρήγορη διάγνωση και η αναγνώριση παραμέτρων.
Βολική λειτουργία
Μια έγχρωμη οθόνη TFT 2,8 ιντσών παρέχει ευανάγνωστα δεδομένα και γραφήματα. Η διεπαφή χρήστη υποστηρίζει οκτώ γλώσσες, καθιστώντας εύκολη τη διαμόρφωση της συσκευής. Ο πίνακας ελέγχου είναι σχεδιασμένος για γρήγορη πρόσβαση σε βασικές λειτουργίες, όπως η αυτόματη λειτουργία, η παύση και η αλλαγή λειτουργίας.
Συνδεσιμότητα και παροχή ρεύματος
Ο παλμογράφος διαθέτει θύρα USB-C για φόρτιση και μεταφορά δεδομένων. Η δυνατότητα εξαγωγής κυματομορφών σε υπολογιστή διευκολύνει την περαιτέρω ανάλυση και την αρχειοθέτηση των αποτελεσμάτων. Μια ενσωματωμένη μπαταρία ιόντων λιθίου 1.500 mAh εξασφαλίζει τη μακρά λειτουργία της συσκευής, ενώ μια αυτόματη λειτουργία αναστολής λειτουργίας παρατείνει το χρόνο λειτουργίας μεταξύ των φορτίσεων.
Περιλαμβάνεται
παλμογράφοςΑνιχνευτής P1600Σφιγκτήρας κροκοδείλου3x άγκιστρα δοκιμήςεγχειρίδιο χρήσηςΚαλώδιο φόρτισης USB-Cπροσαρμογέας
Παλμογράφος
ΚατασκευαστήςFnirsiΜοντέλοDSO-TC4ΟθόνηΈγχρωμη οθόνη TFT 2,8 ίντσεςΟπισθοφωτισμόςΡυθμιζόμενη φωτεινότηταΠαροχή ρεύματοςUSB τύπου-C (5V/1A)ΜπαταρίαΙόντων λιθίου 3,7V, 1500mAhΓλώσσες8 γλώσσες (συμπεριλαμβανομένων των κινεζικών, αγγλικών, γερμανικών, πορτογαλικών, ιαπωνικών, ισπανικών, κορεατικών, ρωσικών)Διαστάσειςπερίπου 90x142x27,5 mmΒάρος186 gΡυθμός δειγματοληψίας σε πραγματικό χρόνο48MSa/sΑναλογικό εύρος ζώνης10 MHzΑντίσταση εισόδου1MΩΛειτουργία σύζευξηςAC/DCΕύρος τάσης δοκιμήςΑνιχνευτής 1:1 - 80Vpp (±40V)- Ανιχνευτής 10:1 - 800Vpp (±400V)Κάθετη ευαισθησία10mV/div-10V/div (εύρος X1)Κατακόρυφη μετατόπισηΡυθμιζόμενο με ένδειξηΕύρος βάσης χρόνου50ns-20sΤρόποι σκανδαλισμούAuto / Normal / SingleΤύπος σκανδαλισμούΑύξηση ακμής, πτώση ακμήςΕπίπεδο σκανδαλισμούΡυθμιζόμενο με ένδειξηΚυματομορφή παγώματοςΝαι (λειτουργία HOLD)Αυτόματη μέτρησηΤιμές Max, Min, μέσος όρος, RMS, Vpp, συχνότητα, περίοδος, συντελεστής πλήρωσης (κύκλος λειτουργίας)
Τρανζίστορ
ΔίοδοςΕύρος: πτώση τάσης
