Περιγραφή

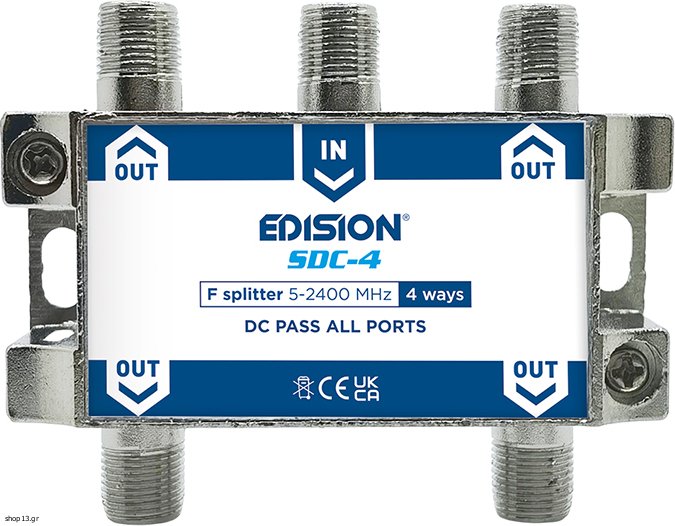

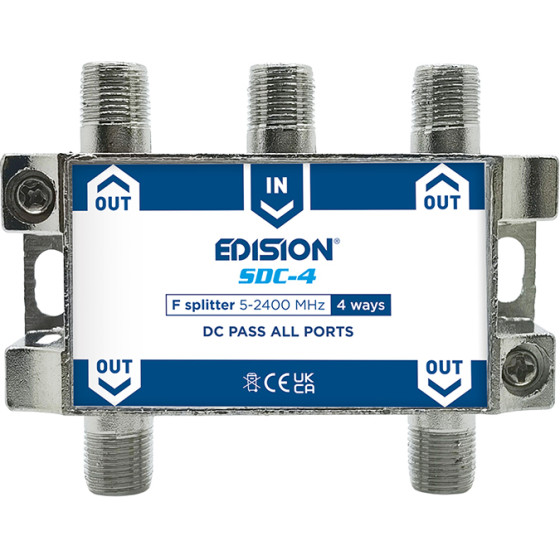

EDISION ΔΙΑΚΛΑΔΩΤΗΣ 4 ways F 5-2400Mhz SDC-4. Διακλαδωτής "All-band" τηλεοπτικού σηματος με φις τύπου F θηλυκά και χυτό, μονοκόμματο, επινικελωμένο κέλυφος ψευδαργύρου. Είναι σχεδιασμένο και κατασκευασμένο με υψηλά πρότυπα απόδοσης, προσφέροντας χαμηλές απώλειες διέλευσης, υψηλή απομόνωση μεταξύ των εξόδων και μπορεί να χρησιμοποιηθεί σε όλες τις τηλεοπτικές εγκαταστάσεις τόσο με Επίγειο Ψηφιακό, όσο και με Δορυφορικό σήμα (σύμφωνα με τις επιλογές του τεχνικού της εγκατάστασης). Διαθέτει 1 είσοδο και 4 εξόδους για διαμοιρασμό σήματος απο το δίκτυο ομοαξονικού καλωδίου, μαζί με διέλευση ρεύματος DC απο όλες τις εξόδους προς την είσοδο, διευκολύνοντας τον τεχνικό σε εγκαταστάσεις δορυφορικής τηλεόρασης και επίσης όταν χρειάζεται πέρασμα ρεύματος DC προς κεραίες, για παράδειγμα, με ενεργό δίπολο ή προς ενισχυτές ιστού.
Τεχνικά χαρακτηριστικά:
- Διακλαδωτής "All-band" τηλεοπτικού σηματος, με φις τύπου F θηλυκά
- Έυρος συχνοτήτων: 5 έως 2400 Mhz, 75 Ohm
- Είσοδοι: 1
- Έξοδοι: 4
- Χυτό, μονοκόμματο, επινικελωμένο κέλυφος ψευδαργύρου, για αντιδιαβρωτική προστασία και ηλεκτρομαγνητική θωράκιση
- Απώλειες διέλευσης στο ΕΠΙΓΕΙΟ: 9 dB
- Απώλειες διέλευσης στο ΔΟΡΥΦΟΡΙΚΟ: 10 dB
- Πέρασμα DC: Απο όλες τις εξόδους (OUT), προς την είσοδο (IN). 12vdc/24vdc, έως 500mA μέγιστο
- Υποδοχές γείωσης με βίδα
- Διαστάσεις (Π x Υ x Μ): 72x58x22 χιλιοστά
- Συσκευασία: Πολυτελές χρωματιστό Giftbox υψηλής ποιότητας, με υποδοχή ανάρτησης σε προθήκη, επιδεικτικό, ράφι, κλπ.
Απώλειες διέλευσης (IN/OUT), μέγιστο:
- 5-40 MHz: 8.0 dB
- 471-1000 MHz: 9.0 dB
- 1001-1350 MHz: 10.0 dB
- 1351-1750 MHz: 10.5 dB
- 2051-2400 MHz: 12.0 dB
Απομόνωση μεταξύ των εξόδων (OUT/OUT), ελάχιστο:
- 5-40 MHz: 18 dB
- 471-1000 MHz: 21 dB
- 1001-1350 MHz: 21 dB
- 1351-1750 MHz: 20 dB
- 2051-2400 MHz: 20 dB
Περιεχόμενα Συσκευασίας:
- Διακλαδωτής SDC-4
- Βίδες στερέωσης
